आईटीआई इलेक्ट्रीशियन ट्रेड द्वितीय वर्ष की इंजिनियरिंग ड्राइंग की कंप्यूटर आधारित परीक्षा की तैयारी के लिए प्लेट एवं पाइप अर्थिंग की सम्पूर्ण जानकारी यहाँ उपलब्ध करवाई जा रही है।
इलेक्ट्रिक अर्थिंग किसे कहते है?
किसी विद्युत उपकरण या सिस्टम के नॉन कंडक्टिव धातु बॉडी या पार्ट्स को कम प्रतिरोध (अर्थिंग इलेक्ट्रोड) के साथ पृथ्वी से जोड़ना इलेक्ट्रिक अर्थिंग कहलाता है। अर्थिग इलेक्ट्रोड के आकर के अनुसार इलेक्ट्रिक अर्थिंग दो प्रकार से की जाती है -
1. पाइप इलेक्ट्रोड अर्थिंग (Pipe electrodes earthing)
इसमें अर्थिग इलेक्ट्रोड के रूप में धातु का पाइप काम में लाया जाता है, निचे पाइप अर्थिंग का योजनाबद्ध आरेख (schematic diagram) दिया गया है।Rod and pipe electrodes: These electrodes shall be made of metal rod or pipe having a clean surface not covered by paint, enamel or other poorly conducting material.
 |
| schematic diagram of pipe earthing |
Q1. What is the minimum length of pipe electrode? | पाइप इलेक्ट्रोड की न्यूनतम लम्बाई होती है ?
Ans. 250 cm
Q2. Why cement concrete is used in pipe earthing? | पाइप अर्थिंग में सीमेंट कंक्रीट का प्रयोग क्यों किया जाता है?
Ans. for accessible water arrangement in summer | गर्मियों में सुलभ जल व्यवस्था के लिए
Q3. What is the internal diameter of the pipe electrodes? | पाइप इलेक्ट्रोड का आंतरिक व्यास कितना होता है?
Ans. 38 mm
2. प्लेट इलेक्ट्रोड अर्थिंग (Plate electrodes earthing)
इसमें अर्थिग इलेक्ट्रोड के रूप में तांबे की प्लेट (अधिकतम मोटाई - 3.15 mm), GI या स्टील प्लेट (अधिकतम मोटाई - 6.3 mm) काम में ली जाती है, प्लेट का आकर न्यूनतम 60 X 60 से.मी. का होना चाहिए। निचे प्लेट अर्थिंग का योजनाबद्ध आरेख (schematic diagram) दिया गया है।Plate electrodes: Plate electrodes, when made of galvanized iron or steel, shall not be less than 6.3 mm in thickness. Plate electrodes of copper shall be not less than 3.15 mm in thickness. Plate electrodes shall be of a size, at least 60 cm by 60 cm.
 |

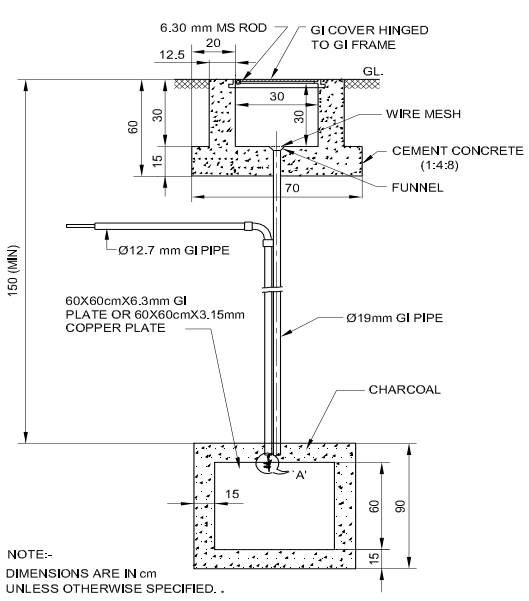

| schematic diagram of plate earthing |
Q1. Which material is used for plate electrodes? | प्लेट इलेक्ट्रोड के लिए किस सामग्री का उपयोग किया जाता है?
Ans. galvanized iron or steel or copper | जस्ती लोहा या स्टील या तांबा
Q2. Why charcoal layer is used in plate earthing? | चारकोल परत का उपयोग प्लेट अर्थिंग में क्यों किया जाता है?
Ans. To retain moisture | नमी बनाय रखने के लिए
Q3.
Why plate earthing is necessary? | प्लेट अर्थिंग क्यों जरूरी है?
Ans. for low earth resistance | कम पृथ्वी प्रतिरोध के लिए
